Soal 7.5 Sebutkanlah seri-seri IC Decoder yang lain

1. Tujuan [Kembali]

    1. Untuk menyelesaikan tugas sistem digital yang diberikan oleh Bapak Dr. Darwison, M.T.

    2. Mengetahui jenis-jenis IC Encoder yang lain

    3. Mensimulasikan rangkaian IC Encoder dengan menggunakan proteus


2. Alat dan Bahan [Kembali]

1) IC 74147

2) Logicstate

3) 7 Segmen

3. Dasar Teori [Kembali]

Encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147.

Encoder IC 74148 merupakan priority encoder dengan karakter aktif LOW untuk jalur input maupun data outputnya.  IC MC 14532 The MC14532B dibangun dengan MOS komplementer (CMOS) perangkat tambahan modus

Encoder 4 to 2 ini terdiri dari 4 input Y3, Y2, Y1 dan Y0 dan dua output A1 dan A0. Di mana setiap salah satu dari input mendapat logic 1 maka akan menghasilkan kondisi kedua output tertentu. Berikut truth table atau tabel kebenaran dari tipe encoder 4 to 2:

Jadi, persamaan logika untuk masing-masing output A1 dan A0 adalah

A1 = Y3 + Y2

A0 = Y3 + Y1

Jika diimplementasikan ke dalam rangkaian logika menggunakan 2 gerbang OR, maka akan jadi rangkaian seperti di bawah ini:

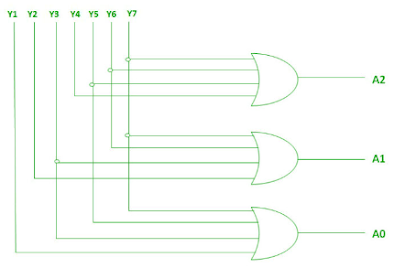

8 To 3 Encoder (Octal To Binary)

Seperti namanya, encoder 8 to 3 memiliki 8 input yang dimulai dari Y0,Y1,Y2 sampai Y7 dan 3 output A2, A1 dan A0. Setiap satu input mewakili satu digit oktal dan tiga output menghasilkan kode biner yang sesuai dengan nilai inputnya.

Tabel kebenaran dari encoder 8 to 3 adalah sebagai berikut:

Tabel kebenaran 8 to 3 encoder

Persamaan logika untuk setiap output A1, A2 dan A0 adalah sebagai berikut:

A2 = Y7 + Y6 + Y5 + Y4

A1 = Y7 + Y6 + Y3 + Y2

A0 = Y7 + Y5 + Y3 + Y1

Decimal To BCD Encoder (10 To 4 Encoder)

Decimal to BCD Encoder ini terdiri dari 10 input dan 4 output. Setiap input mewakili bilangan desimal tertentu dan 4 outputnya mewakili kode BCD (kode biner untuk bilangan desimal) yang sesuai dengan masukan yang diberikan input.

Berikut tabel kebenaran untuk decimal to BCD encoder:

Tabel kebenaran decimal to BCD encoder

Persamaan logika untuk masing-masing output A3, A2, A1 dan A0 adalah sebagai berikut:

 A3 = Y9 + Y8

 A2 = Y7 + Y6 + Y5 +Y4

 A1 = Y7 + Y6 + Y3 +Y2

 A0 = Y9 + Y7 +Y5 +Y3 + Y1

Persamaan di atas dapat diimplementasikan ke dalam rangkaian logika menggunakan empat gerbang OR, seperti berikut:

4. Rangkaian Percobaan [Kembali]

Seri IC 74LS147

Seri IC 74147

Seri IC 74HC148

5. Video [Kembali]

6. Example dan Problem [Kembali]

    Example

    1. Pada octal to binary berapakah output yang dihasilkan jika input 1 pada Y4

    jawab

        Output yang dihasilkan adalah A0 = 0, A1 = 0, A2 = 1

    2. Pada Decimal to BCD output apa yang akan dihasilkan apabila pada Y7 diberikan input 1 dan yang lainnya bernilai 0

    jawab

        Output yang didapat pada decimal to BCD adalah A0 = 1, A1 = 1, A2 = 1, A3 = 0

    Problem

    1. Apa yang akan terjadi jika input Y1 dan Y3 berlogika 1 pada 4 to 2 encoder?

    jawab



    Sesuai ketentuannya maka nilai A1 dan A0 akan berlogika 1

    2. Dengan rangkaian yang sama dengan soal no.1, apa yang terjadi pada output jika input bernilai 1 semua ?

        Solusi:

            Jika input yang diberikan 1 semua maka nilai A0 dan A1 akan bernilai 1 juga

1   Pilihan Ganda

 1.             1. Rangkaian yang mempunyai 10 input dan hanya mempunyai 4 output disebut …

      a. Rangkaian kombinasional
b. Decimal To BCD Encoder
c. Rangkaian decorder
d. Rangkaian register
e. Rangkaian pararel

         2.  Rangkaian yang mempunyai 8 input dan hanya mempunyai 3 output disebut

                a. Octal To Binary

                b. Decimal To BCD Encoder

                c. Rangkaian decorder

                d. Rangkaian register

7. Link Download [Kembali]

- HTML

- Rangkaian Simulasi [download]

- Video

- Datasheet 7 Segmen [download]

- Datasheet IC 74LS248 [download]
